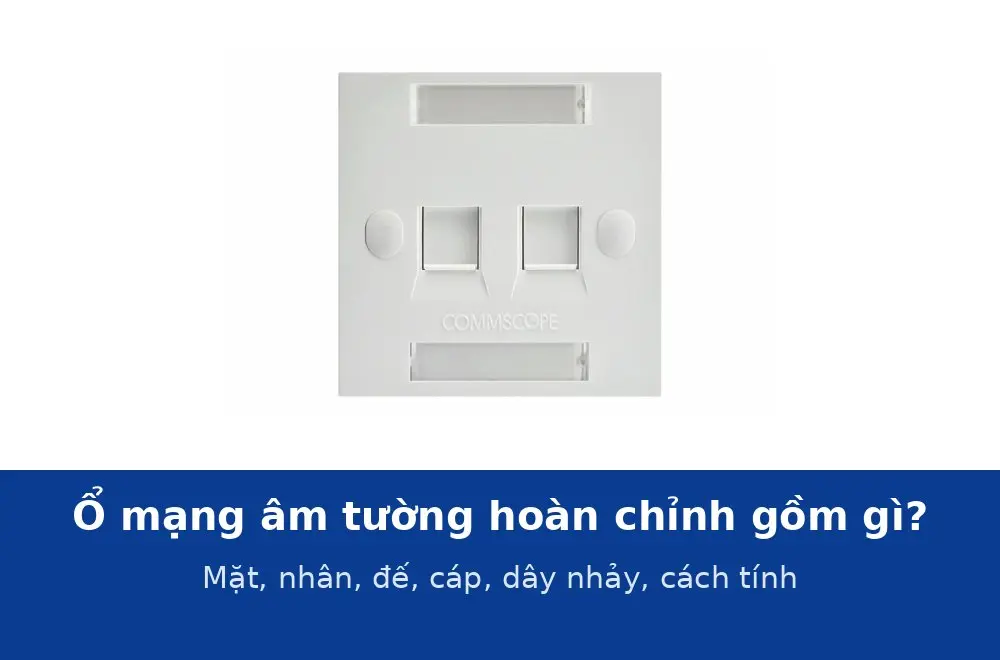

Ổ mạng âm tường hoàn chỉnh gồm những gì? Mặt mạng, nhân, đế âm, cáp, dây nhảy và cách tính cho văn phòng
Khi báo giá "ổ mạng", nhiều người chỉ tính mặt mạng và quên nhân, đế âm, đoạn cáp và dây nhảy, rồi phát sinh gấp đôi khi thi công. Một ổ mạng âm tường đúng chuẩn gồm sáu thành phần dưới đây, và mỗi điểm mạng còn cần một cổng patch panel ở tủ rack.
Sáu thành phần của một ổ mạng
| Thành phần | Yêu cầu | Sản phẩm |
|---|---|---|
| Đế âm tường | Vuông 86 hoặc single gang, sâu ≥ 40 mm | Đế điện dân dụng cùng chuẩn vít; LS-BB-11572-38 |
| Mặt mạng | 1–4 cổng theo vị trí | CommScope vuông 2 cổng, CommScope chữ nhật 2 cổng, LS 2 cổng |
| Nhân keystone | Cùng cấp với cáp, 1 nhân mỗi cổng | CommScope Cat6, LS Cat6, Panduit Cat6 |
| Cáp cố định | 35–45 m mỗi điểm, về patch panel | CommScope Cat6 1427071-6, LS Cat6 |
| Dây nhảy | 1,5–3 m từ ổ tới máy, 0,3–0,5 m ở tủ | CommScope Cat6 1,5 m, 3 m |
| Cổng patch panel | 1 cổng mỗi điểm ở tủ rack | CommScope Cat6 24 cổng, LS 24 cổng |
Tính số lượng cho văn phòng
Quy tắc: mỗi bàn làm việc 1 ổ 2 cổng (1 mạng + 1 dự phòng), phòng họp 1 ổ 4 cổng, quầy lễ tân 1 ổ 4 cổng, mỗi máy in chung 1 ổ 1 cổng, mỗi access point và camera trong nhà 1 ổ 1 cổng đặt trên trần hoặc đấu thẳng. Cáp trung bình 35–45 m mỗi điểm kể cả đi vòng.
| Quy mô | Ổ mạng | Nhân, patch panel, cáp |
|---|---|---|
| Văn phòng 20 người, 1 phòng họp | 20 ổ 2 cổng + 1 ổ 4 cổng + 2 ổ 1 cổng (in, AP) | 46 nhân, 46 cổng panel (2 panel 24), ≈ 1.900 m cáp (7 thùng) |
| Văn phòng 50 người, 2 phòng họp, 4 AP, 6 camera | 50 ổ 2 cổng + 2 ổ 4 cổng + 10 ổ 1 cổng | 118 nhân, 5 panel 24, ≈ 4.700 m cáp (16 thùng) |
Chi phí tham khảo cho 1 điểm mạng Cat6
Với hệ LS: mặt 2 cổng 25.000 đ, nhân Cat6 LS (báo giá, khoảng dưới 100.000 đ theo số lượng), 40 m cáp LS Cat6 (thùng 305 m ≈ 3,3–3,5 triệu, quy ra khoảng 450.000 đ), dây nhảy 1,5 m và cổng patch panel; tổng phần vật tư khoảng 700.000–900.000 đ một điểm chưa công. Hệ CommScope cao hơn khoảng 30–40% nhưng có bảo hành hệ thống 25 năm. Giá cáp cập nhật ở bảng giá cáp Cat6.
Bố trí ổ mạng đúng
- Cao độ 300–400 mm khỏi sàn cạnh ổ điện; bàn cố định có thể đặt 750 mm trên mặt bàn.
- Cách ổ điện tối thiểu 50 mm, không chung đế với ổ điện; cáp mạng đi ống riêng.
- Access point: ổ 1 cổng trên trần hoặc hộp trên trần, cách AP dưới 2 m.
- Phòng họp: ổ 4 cổng dưới bàn hoặc hộp sàn; dự phòng 2 cổng cho màn hình, thiết bị họp.
- Camera trong nhà: kết cuối nhân trong hộp trên trần, dây nhảy 1 m tới camera; ngoài trời đấu thẳng hạt chống nhiễu.
Thiết Bị Mạng cung cấp trọn bộ ổ mạng CommScope hoặc LS, tính số lượng theo bản vẽ và báo giá trong ngày; xem mặt mạng, nhân mạng, cáp mạng Cat6.
