Tủ mạng, tủ rack 19 inch 6U đến 42U: bảng kích thước, cách chọn số U và độ sâu
Tủ mạng (tủ rack) là tủ khung chuẩn 19 inch để lắp switch, patch panel, máy chủ, UPS theo đơn vị U (1U = 44,45 mm). Thiết Bị Mạng bán đủ cỡ từ tủ treo tường 6U, 9U, 10U, 12U tới tủ đứng 15U, 20U, 27U, 32U, 36U, 42U với độ sâu 400, 500, 600, 800 và 1000 mm, thép tấm 1,0–2,0 mm sơn tĩnh điện, cửa lưới hoặc cửa kính, màu đen hoặc trắng, sẵn hàng Hà Nội và TP.HCM, giao lắp toàn quốc. Bảng dưới lấy kích thước và tải trọng từ trang từng sản phẩm để anh chị chọn nhanh.

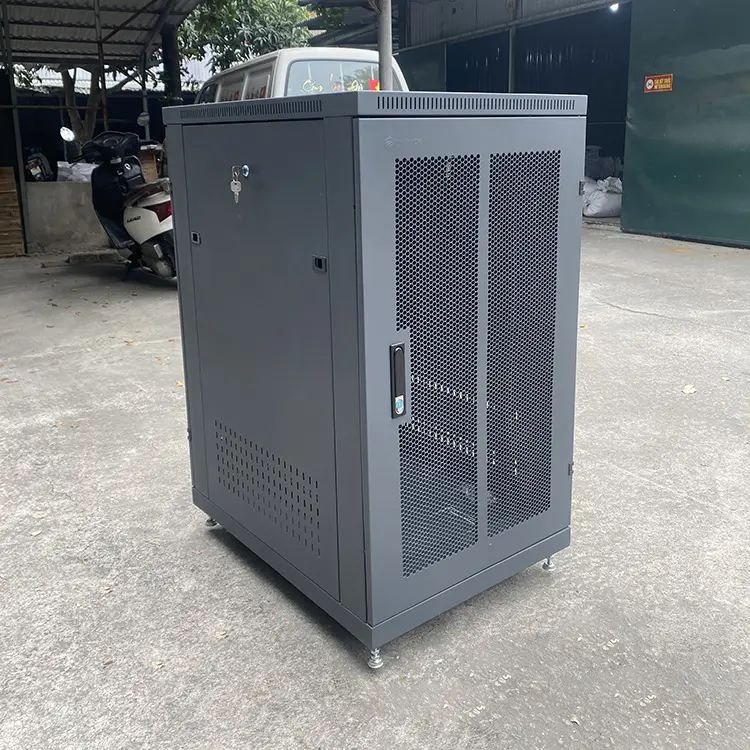

Tủ rack 20U D800: 1120 x 600 x 800 mm, tải 400 kg, cỡ phổ biến nhất cho tủ tầng văn phòng.
Bảng kích thước tủ rack đang bán
| Model |
Số U |
Sâu |
Cao x rộng x sâu |
Tải trọng |
Thép |

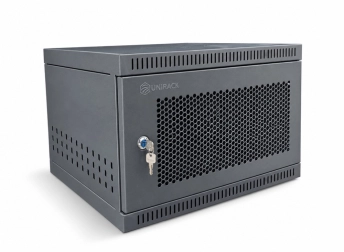

| Tủ rack 6U D400 |
6U |
D400 |
325 x 550 x 400 mm |
250 kg |
1,0 mm |
| Tủ rack 6U sâu D400 Mika |
6U |
D400 |
350 x 550 x 400 mm |
— |
1,2 mm |
| Tủ rack 6U sâu D400 màu trắng |
6U |
D400 |
350 x 550 x 400 mm |
250 kg |
1,2 mm |
| Tủ rack 9U sâu D500 |
9U |
D500 |
cao theo 9U, sâu 500 mm |
— |
1,2 mm |
| Tủ rack 10U sâu D500 màu trắng |
10U |
D500 |
625 x 550 x 500 mm |
— |
1,2 mm |

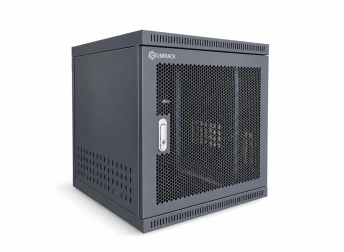

| Tủ rack 10u sâu D500 |
10U |
D500 |
625 x 550 x 500 mm |
250 kg |
1,0 mm |
| Tủ rack 12U sâu D600 |
12U |
D600 |
665 x 600 x 600 mm |
— |
1,2 mm |
| Tủ rack 15U sâu D600 MK trắng |
15U |
D600 |
845 x 550 x 600 mm |
— |
1,0 mm |
| Tủ rack 15U sâu D600 màu trắng |
15U |
D600 |
845 x 600 x 600 mm |
— |
1,0 mm |
| Tủ rack 15u sâu D600 |
15U |
D600 |
845 x 550 x 600 mm |
— |
1,0 mm |

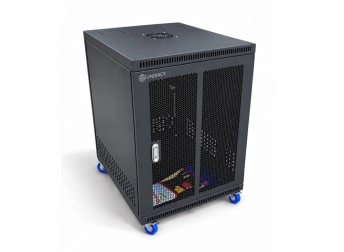

| Tủ rack 15U D800 |
15U |
D800 |
845 x 600 x 800 mm |
— |
1,0 mm |

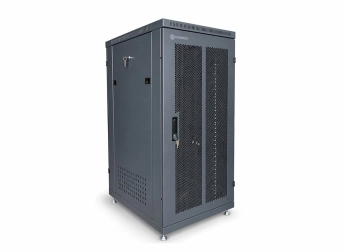

| Tủ rack 20U D600 |
20U |
D600 |
1120 x 600 x 600 mm |
400 kg |
1,5 mm |
| Tủ rack 20U sâu D600 trắng |
20U |
D600 |
cao theo 20U, sâu 600 mm |
— |
1,5 mm |
| Tủ rack 20U sâu D800 màu trắng |
20U |
D800 |
cao theo 20U, sâu 800 mm |
— |
— |
| Tủ rack 20u sâu D800 |
20U |
D800 |
1120 x 600 x 800 mm |
400 kg |
1,5 mm |
| Tủ rack 20U sâu D1000 trắng |
20U |
D1000 |
1120 x 600 x 1000 mm |
— |
— |

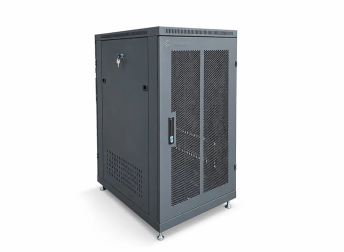

| Tủ rack 20u sâu D1000 |
20U |
D1000 |
1120 x 600 x 800 mm |
400 kg |
1,5 mm |

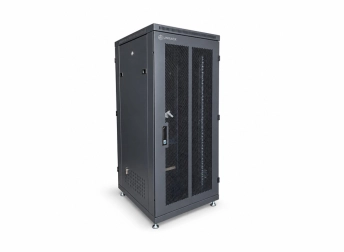

| Tủ rack 27u sâu D600 |
27U |
D600 |
1420 x 600 x 600 mm |
500 kg |
1,5 mm |

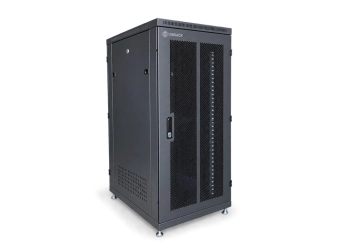

| Tủ rack 27u sâu D800 |
27U |
D800 |
1420 x 600 x 800 mm |
500 kg |
1,5 mm |
| Tủ rack 27u sâu D1000 |
27U |
D1000 |
1420 x 600 x 1000 mm |
500 kg |
1,5 mm |
| Tủ rack 32U sâu D600 |
32U |
D600 |
1620 x 600 x 600 mm |
— |
1,2 mm |
| Tủ rack 32U sâu D800 |
32U |
D800 |
1620 x 600 x 800 mm |
— |
1,2 mm |
| Tủ rack 32U sâu D1000 |
32U |
D1000 |
1620 x 600 x 1000 mm |
— |
2,0 mm |

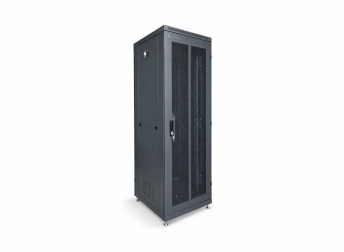

| Tủ rack 36u sâu D600 |
36U |
D600 |
1820 x 600 x 600 mm |
500 kg |
1,5 mm |

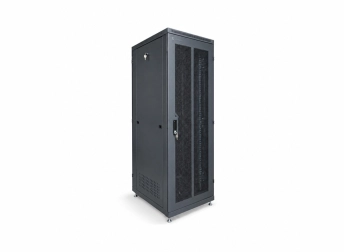

| Tủ rack 36u sâu D800 |
36U |
D800 |
1820 x 600 x 800 mm |
500 kg |
1,2 mm |
| Tủ rack 36u sâu D1000 |
36U |
D1000 |
1820 x 600 x 1000 mm |
500 kg |
1,2 mm |

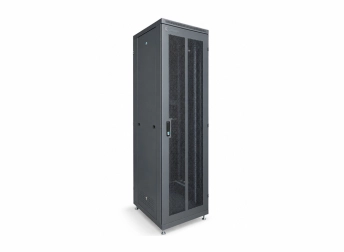

| Tủ rack 42u sâu D600 |
42U |
D600 |
2100 x 600 x 600 mm |
500 kg |
1,8 mm |

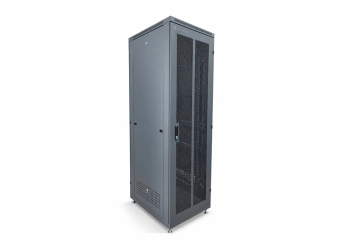

| Tủ rack 42u sâu D800 |
42U |
D800 |
2100 x 600 x 800 mm |
500 kg |
1,8 mm |
| Tủ rack 42u sâu D1000 |
42U |
D1000 |
2100 x 600 x 1000 mm |
500 kg |
1,8 mm |
Kích thước ghi theo thứ tự cao x rộng x sâu. Giá theo báo giá vì phụ thuộc màu, kiểu cửa và phụ kiện kèm (quạt, thanh nguồn, khay); gọi 0522 388 688 hoặc bấm Gửi yêu cầu để nhận giá trong 5 phút.
Chọn số U: đếm thiết bị rồi cộng dự phòng
Cộng chiều cao thiết bị sẽ lắp (switch 1U, patch panel 1U, thanh quản lý cáp 1U, UPS 2U, máy chủ 1–2U, khay 1U) rồi thêm 30–40% cho thông gió và mở rộng. Ví dụ tầng văn phòng có 2 switch, 2 patch panel, 2 thanh quản lý cáp và 1 UPS là 9U, chọn tủ 12U hoặc 15U. Phòng máy 2 máy chủ, 1 NAS, 2 switch, UPS 3U, patch panel và khay là 12–14U, chọn 20U trở lên để còn chỗ cho quạt và thanh nguồn.
Chọn độ sâu: theo thiết bị sâu nhất
- D400–D500: switch, patch panel, thiết bị mạng thông thường sâu dưới 350 mm; tủ treo tường 6U–12U.
- D600: switch lõi Catalyst 9300 (sâu 450–500 mm cả nguồn), UPS 1–3 kVA, tủ tầng tiêu chuẩn.
- D800: máy chủ 1U–2U dạng ngắn, tủ có đi cáp phía sau và thanh nguồn dọc.
- D1000: máy chủ rack tiêu chuẩn sâu 700–750 mm, lưu trữ, cần khoảng trống 150–200 mm phía sau cho cáp và luồng gió.

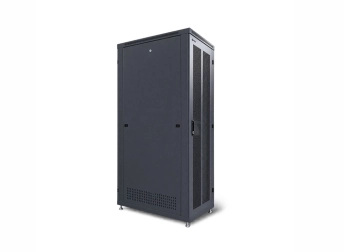

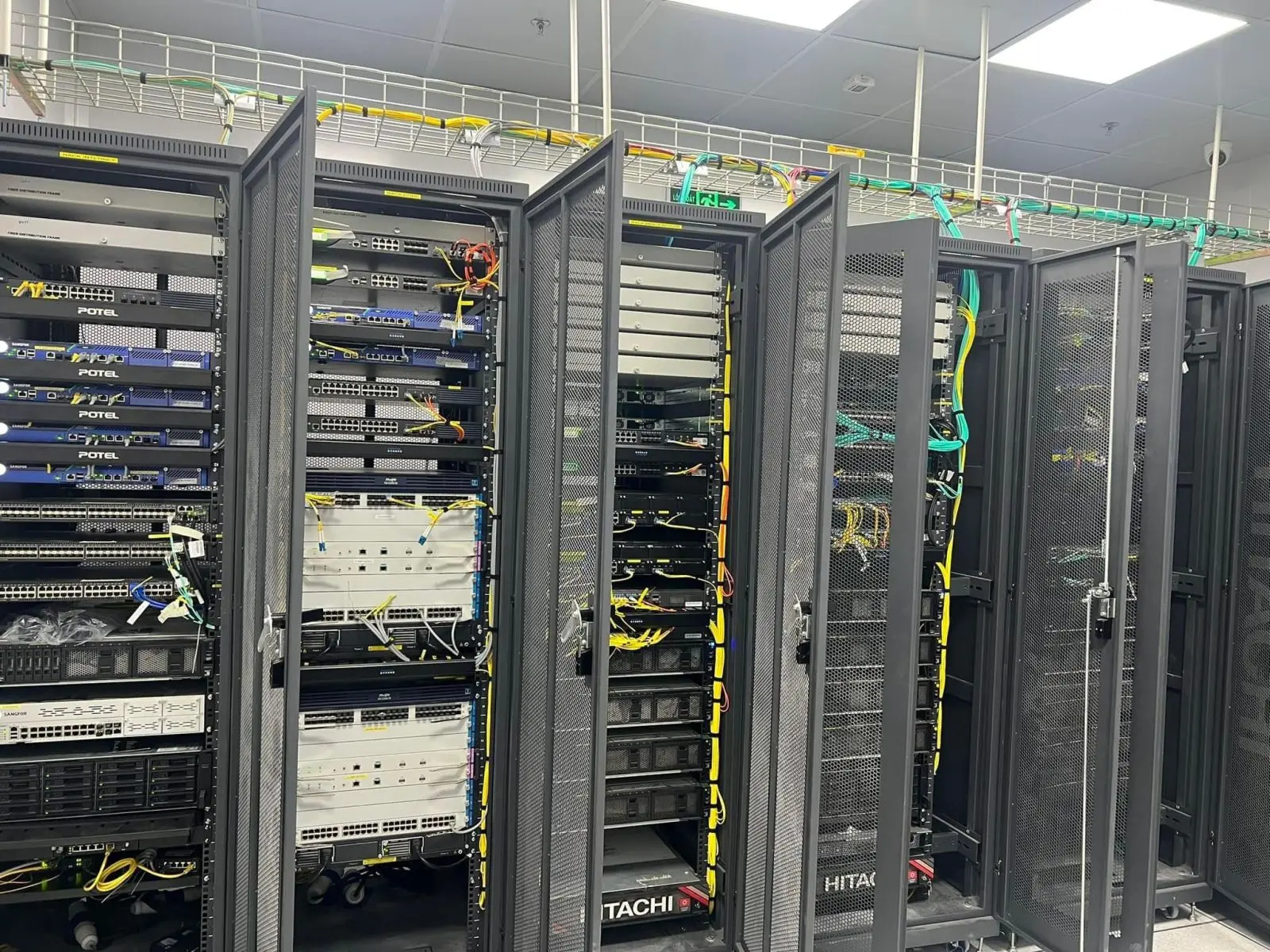

Tủ 42U D1000: 2100 x 600 x 1000 mm, thép 1,8 mm, tải 500 kg cho máy chủ rack tiêu chuẩn.
Tải trọng, độ dày thép và cửa
Tủ 6U–10U tải 250 kg, tủ 20U tải 400 kg, tủ 27U–42U tải 500 kg theo công bố trên từng trang sản phẩm; máy chủ 2U nặng 20–30 kg nên tủ 42U đầy máy chủ cần dòng thép 1,8–2,0 mm và chân đế thay vì bánh xe. Cửa lưới thoáng khí, hợp phòng có điều hoà và nhiều switch PoE toả nhiệt; cửa kính nhìn được đèn trạng thái nhưng cần quạt hút. Tiêu chuẩn khung 19 inch DIN 41494, IEC 297, EIA-310, thanh U đánh số hai bên để lắp không lệch.
Phụ kiện thường mua kèm
Patch panel 24 cổng và thanh quản lý cáp ngang cho mỗi switch, thanh nguồn 6 chấu, quạt 120 mm (một tủ 20U nên có 2 quạt, 42U có 4 quạt), khay cố định hoặc trượt, thanh tiếp địa. Đi cáp từ ổ mạng về tủ bằng cáp mạng Cat6, cắm switch bằng dây nhảy mạng. Tủ ngoài trời chống nước và tủ treo tường xem ở tủ rack outdoor, tủ rack treo tường; giá đỡ và phụ kiện ở phụ kiện tủ rack.
