Lắp đặt open rack: bắt đế xuống sàn, cân bằng, tiếp địa, gắn thanh quản lý cáp và PDU
Tủ kín tự đứng nhờ vỏ; open rack chỉ có trụ và đế, nên nếu không bắt xuống sàn và giằng đủ, khung lắc khi kéo máy chủ ra và nghiêng khi đầy thiết bị. Bảy bước dưới đây cho open rack Unirack 2 trụ và 4 trụ 27U–42U.
Bước 1. Định vị
Đánh dấu chân đế trên sàn: mặt trước cách tường hoặc rack đối diện 1,2 m, mặt sau 0,9 m, cách tường bên 0,6 m. Với dãy nhiều rack, căn thẳng mặt trước bằng dây và xếp cùng chiều gió. Sàn nâng: xác định khung đỡ dưới tấm sàn để bắt xuyên xuống sàn thật.
Bước 2. Bắt đế
Khoan 4 lỗ nở M10–M12 sâu 80 mm vào sàn bê tông, thổi sạch bụi, đặt đế, siết chéo. Đế 2 trụ dạng chữ H rộng 600 mm; đế 4 trụ là hai chân dọc dài theo độ sâu. Không dùng bánh xe cho open rack.
Bước 3. Dựng trụ
Dựng hai trụ trước, bắt bu lông chân trụ vào đế, kiểm tra thuỷ bình dọc hai chiều. Với 4 trụ: dựng hai trụ sau, chỉnh khoảng cách trụ trước – sau theo ray máy chủ (thường 700–750 mm cho máy chủ tiêu chuẩn), siết thanh nối đáy và đỉnh.
Bước 4. Thanh giằng
Bắt thanh giằng đỉnh và giằng chéo (nếu có) để khung thành hình hộp cứng; đẩy ngang khung ở đỉnh, độ lắc dưới 5 mm là đạt. Dãy rack nối liền các đỉnh bằng thanh liên kết để tăng cứng.
Bước 5. Tiếp địa
Thanh tiếp địa dọc bắt vào một trụ sau, dây 6 mm² về thanh tiếp địa phòng; mỗi thiết bị nối dây tiếp địa riêng về thanh này, dùng vòng đệm răng cưa để xuyên lớp sơn. Không dùng trụ sơn làm đường tiếp địa.
Bước 6. Thanh quản lý cáp và PDU

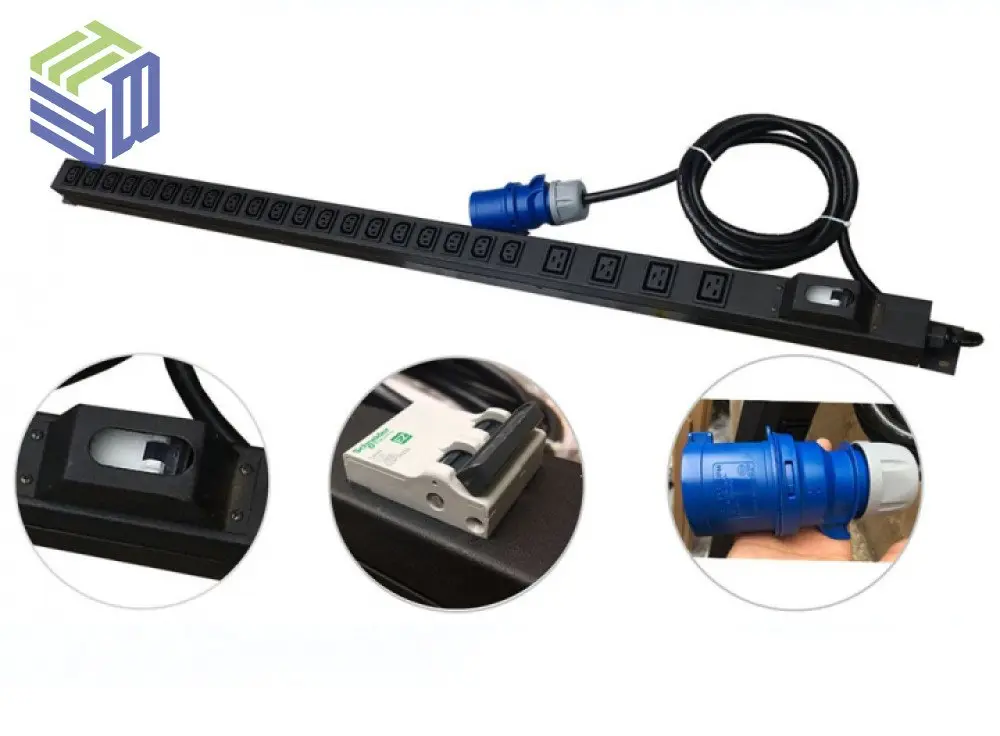

Thanh quản lý cáp dọc gắn cạnh trụ trước (rộng 100–150 mm), thanh ngang 1U giữa patch panel và switch. Thanh nguồn PDU dọc gắn trụ sau bên phải, hai PDU từ hai nhánh điện nếu có máy chủ hai nguồn; PDU ngang 1U dùng cho 2 trụ. Đi cáp nguồn và cáp mạng hai bên khác nhau.
Bước 7. Lắp thiết bị
Nặng dưới, nhẹ trên; máy chủ trên ray trượt bắt cả 4 trụ; switch và patch panel bắt tai trước bằng ốc lồng M6. Sau khi đầy thiết bị, kiểm tra lại độ lắc và siết nở sàn. Ghi sơ đồ vị trí U dán cạnh trụ.
Lỗi hay gặp
| Hiện tượng | Nguyên nhân | Cách sửa |
|---|---|---|
| Khung lắc khi kéo máy chủ | Không bắt nở sàn hoặc thiếu giằng đỉnh | Bắt 4 nở M12, thêm thanh giằng, nối đỉnh dãy rack |
| Máy chủ không lắp được ray | Khoảng trụ trước – sau sai | Chỉnh trụ sau đúng 700–750 mm trước khi siết |
| Trụ cong ở 2 trụ | Treo UPS, máy chủ nặng | Chuyển sang 4 trụ hoặc tủ kín |
| Nhiễu, rò điện vỏ | Không tiếp địa hoặc tiếp qua lớp sơn | Thanh tiếp địa, vòng đệm răng cưa, dây riêng |
| Cáp rối, chéo | Không có thanh quản lý cáp dọc | Gắn thanh dọc hai bên, nguồn và mạng đi hai phía |
