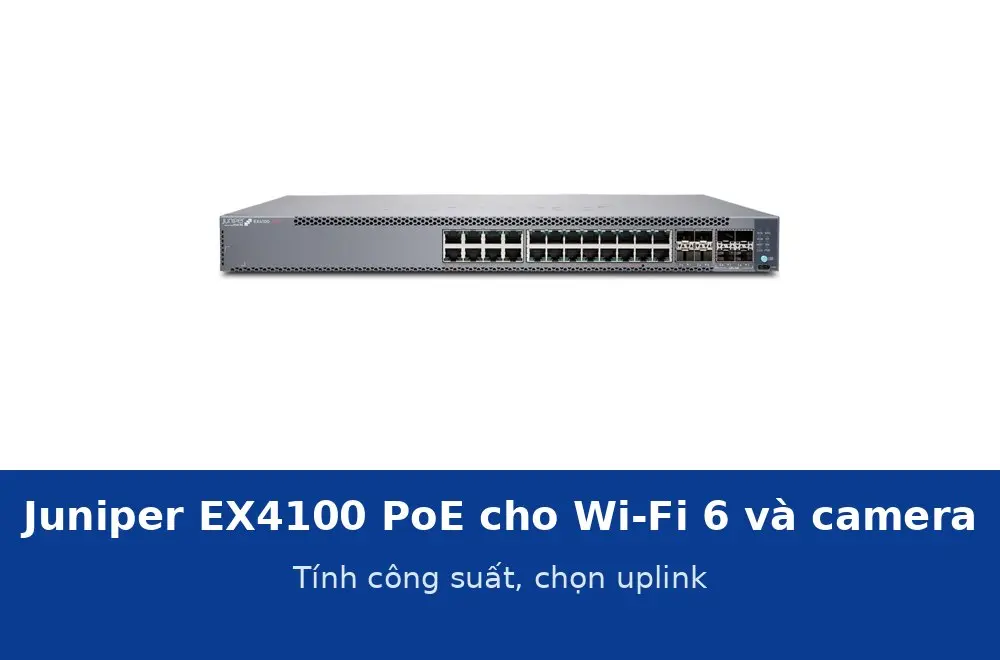

Juniper EX4100 bản PoE cho Wi-Fi 6 và camera: tính công suất và chọn uplink cho tầng

Bốn model PoE của dòng EX4100 là EX4100-24P, EX4100-48P, EX4100-F-24P và EX4100-F-48P. Khi tầng có access point Wi-Fi 6 và camera độ phân giải cao, hai con số phải tính cùng nhau: tổng công suất PoE và băng thông uplink.

Bước 1: tính tải PoE

Cộng tổng rồi nhân 1,15–1,2 để dự phòng. Ví dụ tầng có 8 AP Wi-Fi 6 (22 W), 12 camera dome (8 W) và 10 điện thoại IP (5 W): 176 + 96 + 50 = 322 W, nhân 1,2 là 386 W. Cần đối chiếu với ngân sách PoE của model theo cấu hình nguồn được chọn khi đặt hàng.

Bước 2: tính băng thông uplink

• Mỗi AP Wi-Fi 6 có thể đẩy 1–2 Gbps lúc cao điểm; 8 AP là 8–16 Gbps lý thuyết, thực tế thường 3–6 Gbps.
• Camera 4K 3–8 Mbps mỗi luồng; 12 camera khoảng 100 Mbps, không đáng kể.
• Máy tính văn phòng: 10–20% băng thông cổng khi cao điểm.

Với tầng như ví dụ trên, uplink 2 x 10G gộp LAG là hợp lý; EX4100 có sẵn 4 x 10G SFP+ nên không cần module bổ sung. Khi tầng rất đông AP hoặc có máy chủ cục bộ, dùng thêm cổng 25G SFP28 làm uplink thay vì stacking.

Bước 3: khi một switch không đủ

1. Ghép Virtual Chassis: hai switch 24 cổng thay vì một switch 48 cổng, chia tải PoE trên hai nguồn, xem bài Virtual Chassis.
2. Tách thiết bị không cần PoE sang model không PoE như EX4100-24T.
3. Đặt switch gần cụm thiết bị để rút ngắn tuyến cáp và chia tải.
4. Bổ sung nguồn thứ hai nếu cấu hình cho phép, tăng khả năng dự phòng.

Kiểm tra khi vận hành

• Theo dõi công suất PoE thực tế theo giờ, chú ý ban đêm khi camera bật hồng ngoại.
• Theo dõi mức sử dụng uplink; vượt 60–70% thường xuyên là dấu hiệu cần thêm đường lên.
• Tủ chứa switch PoE đầy tải cần thông gió, xem bài quạt tản nhiệt tủ rack.
• Ghi nhãn cổng theo patch panel để dò nhanh khi có sự cố.
